Cách chọn kích thước miệng gió Louver theo lưu lượng và diện tích

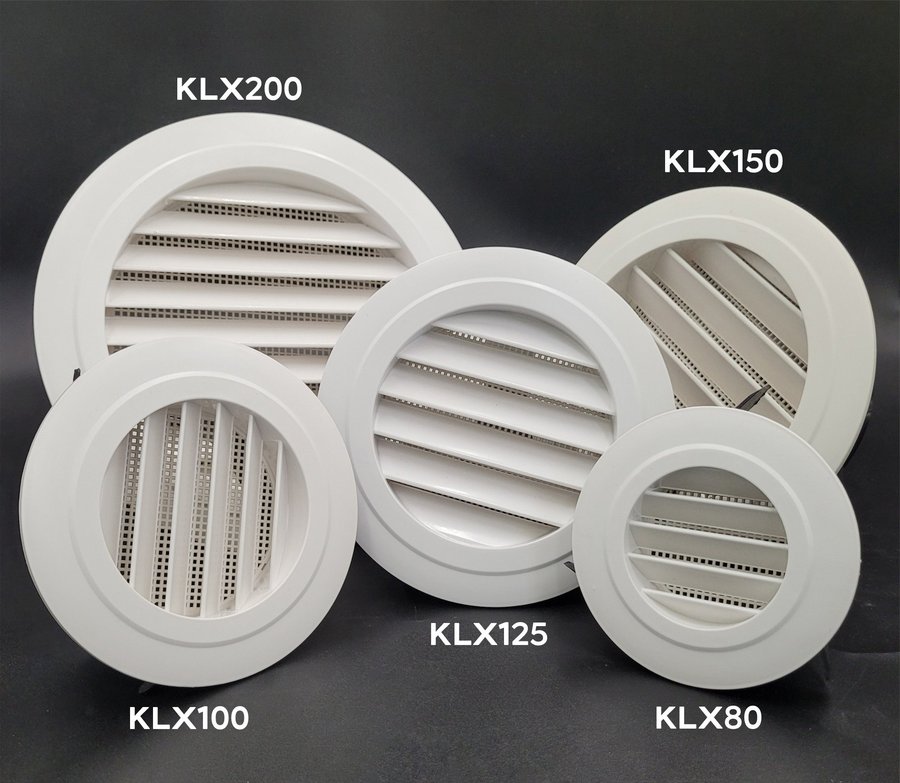

Vì sao cần chọn đúng kích thước miệng gió Louver

Nhiều người nghĩ miệng gió Louver chỉ là phần phụ trong hệ thống HVAC, nhưng trên thực tế, việc chọn sai kích thước có thể gây ra hậu quả nghiêm trọng về hiệu suất và độ bền của cả hệ thống. Một kích thước quá nhỏ sẽ làm tăng áp suất tĩnh, gây ồn, giảm lưu lượng gió và tiêu tốn nhiều điện năng. Ngược lại, nếu chọn quá lớn sẽ gây tốn chi phí vật tư, thẩm mỹ không phù hợp, đặc biệt là trong các không gian nội thất yêu cầu cao về thiết kế.

Một miệng gió Louver có kích thước đúng sẽ giúp:

• Đảm bảo lưu lượng gió phù hợp với diện tích không gian sử dụng
• Tối ưu hóa hiệu suất hệ thống HVAC
• Giảm thiểu tiếng ồn và tiết kiệm điện năng
• Tăng tuổi thọ cho thiết bị cấp/hồi gió và quạt
• Đảm bảo thẩm mỹ và tiêu chuẩn công trình

Đây là lý do tại sao việc xác định đúng kích thước miệng gió louver không chỉ mang tính kỹ thuật mà còn ảnh hưởng trực tiếp đến chất lượng công trình, chi phí vận hành và trải nghiệm người dùng.

Dữ liệu và kiến thức cần chuẩn bị trước khi tính

Trước khi tiến hành tính toán và lựa chọn kích thước miệng gió louver, bạn cần chuẩn bị một số thông tin và công cụ cần thiết sau:

Xác định lưu lượng gió cần thiết

Lưu lượng gió là yếu tố quan trọng hàng đầu. Cách đơn giản nhất để ước tính là dựa vào diện tích hoặc thể tích không gian cần cấp/hồi gió, sử dụng công thức:

Lưu lượng (m³/h) = Diện tích (m²) × Chiều cao trần (m) × Số lần thay đổi gió/giờ (ACH)

Tham khảo ACH chuẩn:

• Văn phòng: 4–6 ACH
• Phòng họp: 6–10 ACH
• Nhà xưởng: 10–15 ACH
• WC: 10–20 ACH

Phân loại loại miệng gió Louver cần dùng

Bạn cần phân biệt:

• Louver cấp gió (supply air): thường đặt tại trần hoặc tường
• Louver hồi gió (return air): thường đặt ở vị trí thấp, tường hoặc sàn
• Louver thông gió tự nhiên: dùng cho thông gió không cưỡng bức

Việc phân loại sẽ ảnh hưởng đến hướng thổi gió, vận tốc gió thiết kế và từ đó tác động đến cách chọn kích thước.

Sử dụng bảng tra kích thước hoặc phần mềm thiết kế HVAC

Hiện nay, bạn có thể dùng:

• Bảng tra kích thước miệng gió Louver theo lưu lượng từ các nhà sản xuất (TICA, LG, Daikin…)
• Phần mềm tính toán HVAC như Revit MEP, DuctSizer, Elite CHVAC

Mỗi loại bảng tra sẽ cung cấp thông tin tương ứng với vận tốc gió thiết kế (thường 2.5–5 m/s) để từ đó suy ra kích thước louver phù hợp.

Cách chọn kích thước miệng gió Louver theo lưu lượng

Việc xác định đúng kích thước miệng gió louver cần tuân theo một chuỗi bước rõ ràng, bắt đầu từ việc tính toán lưu lượng gió cần thiết, đến việc sử dụng bảng tra hoặc công thức tính vận tốc gió phù hợp. Các bước dưới đây sẽ giúp bạn thực hiện đầy đủ quy trình này một cách logic và chính xác.

Tính lưu lượng gió theo diện tích

Đầu tiên, xác định lưu lượng gió cần thiết dựa vào diện tích và loại không gian:

Lưu lượng (m³/h) = Diện tích phòng (m²) × Chiều cao (m) × ACH

Ví dụ:

• Phòng ngủ 20m², cao 3m, ACH = 5
• → Lưu lượng = 20 × 3 × 5 = 300 m³/h

Việc xác định đúng lưu lượng là tiền đề để chọn được kích thước phù hợp, đảm bảo đủ không khí tươi và hiệu suất vận hành.

Xác định loại Louver và vị trí lắp đặt

Dựa trên mục đích sử dụng:

• Cấp gió: chọn loại louver có điều hướng, góc cánh xoay được
• Hồi gió: thường dùng dạng khung nhôm tĩnh, cánh nghiêng cố định
• Thông gió tự nhiên: chọn louver có lưới chắn côn trùng, lưỡi che mưa

Vị trí lắp (trần/tường/sàn) ảnh hưởng đến vận tốc gió thiết kế và khả năng phân phối khí, từ đó tác động trực tiếp đến kích thước miệng gió.

Chọn vận tốc gió thiết kế phù hợp

Tùy theo loại không gian, chọn vận tốc gió đầu ra như sau:

• Khu vực yên tĩnh (phòng ngủ, phòng họp): 2–2.5 m/s
• Văn phòng, hành lang: 2.5–3.5 m/s
• Nhà xưởng, kho: 4–5 m/s

Lưu ý: vận tốc càng cao thì kích thước louver càng nhỏ, nhưng tiếng ồn sẽ lớn hơn.

Tính diện tích thông gió cần thiết

Sử dụng công thức:

Diện tích miệng gió (m²) = Lưu lượng (m³/h) / (3600 × Vận tốc gió m/s)

Ví dụ:

• Lưu lượng = 300 m³/h, vận tốc = 2.5 m/s
• → Diện tích = 300 / (3600 × 2.5) ≈ 0.033 m²

Chuyển sang mm²: 0.033 × 1.000.000 = 33.000 mm²

→ Chọn kích thước gần nhất như 200×200 mm hoặc 250×150 mm (30.000–37.500 mm²)

Kiểm tra lại bằng bảng tra hoặc phần mềm

Sau khi tính thủ công, bạn nên đối chiếu lại bằng:

• Bảng tra của nhà sản xuất: chọn theo lưu lượng tương ứng với mỗi kích thước
• Phần mềm HVAC: tự động đề xuất kích thước theo đầu vào lưu lượng và vận tốc gió

Điều này giúp đảm bảo phương án bạn chọn không bị sai số và phù hợp với thực tế sản xuất.

Lỗi thường gặp khi chọn kích thước miệng gió Louver

Việc chọn sai kích thước miệng gió louver không chỉ ảnh hưởng đến thẩm mỹ mà còn có thể dẫn đến hậu quả nghiêm trọng về hiệu suất và độ bền hệ thống. Dưới đây là những lỗi phổ biến cần tránh.

Chọn sai theo lưu lượng thực tế

Nhiều kỹ thuật viên chọn miệng gió theo cảm tính hoặc theo thói quen, mà không tính toán lưu lượng theo diện tích và ACH. Hậu quả là:

• Cấp thiếu gió → phòng ngột ngạt, kém thoáng
• Cấp thừa gió → tiêu tốn điện, tạo gió lùa lạnh

Bỏ qua vận tốc gió và tiêu chuẩn tiếng ồn

Chọn kích thước quá nhỏ khiến vận tốc gió vượt tiêu chuẩn cho phép, dẫn đến:

• Tăng tiếng ồn không khí
• Gió thổi mạnh gây khó chịu
• Rút ngắn tuổi thọ thiết bị

Dùng bảng tra không đúng chủng loại

Bảng tra của từng hãng sản xuất sẽ có sự khác biệt về thiết kế cánh, tiết diện, hiệu suất → nếu bạn dùng bảng sai loại hoặc sai tốc độ tiêu chuẩn sẽ dẫn đến sai số lớn trong chọn kích thước.

Không kiểm tra trở lực và áp suất hệ thống

Dù kích thước đúng nhưng nếu toàn hệ thống có trở lực cao (ống dẫn dài, nhiều co gấp…) thì lưu lượng thực tế vẫn không đạt → gây mất cân bằng gió.

Cách kiểm chứng chọn đúng kích thước miệng gió Louver

Một miệng gió có kích thước phù hợp không chỉ được quyết định trên lý thuyết tính toán, mà còn cần được xác thực qua các dấu hiệu thực tế trong quá trình vận hành. Dưới đây là các tiêu chí giúp bạn kiểm chứng độ chính xác khi đã lắp đặt:

Kiểm tra vận tốc gió đầu ra bằng anemometer

Dùng thiết bị đo vận tốc gió tại bề mặt miệng gió:

• Nếu nằm trong khoảng thiết kế (ví dụ: 2.5–3.5 m/s với văn phòng), tức là kích thước phù hợp
• Nếu vượt ngưỡng → cần tăng kích thước miệng gió hoặc giảm lưu lượng

Độ ồn phát sinh trong quá trình vận hành

Một dấu hiệu rõ ràng khi chọn sai kích thước là tiếng ồn bất thường:

• Gió rít mạnh: kích thước quá nhỏ → vận tốc gió cao
• Gió đập lạch cạch: thiết kế cánh không phù hợp với lưu lượng

→ Khi đó cần kiểm tra lại bảng tra hoặc giảm vận tốc gió.

Đo áp suất tĩnh trong đường ống

Nếu áp suất tĩnh ở đầu miệng gió quá cao (vượt khuyến nghị của nhà sản xuất HVAC), rất có thể:

• Kích thước quá nhỏ → tạo trở lực lớn
• Vị trí lắp đặt không đúng (ví dụ: quá gần co gấp, cút ống)

Phân bố gió trong phòng đồng đều

Khi kích thước miệng gió louver đúng:

• Luồng gió thổi rộng, đều, không tạo điểm “lạnh sâu”
• Các khu vực trong phòng có cảm giác thông thoáng đồng đều

Nếu chỉ 1 khu vực mát hoặc có điểm tụ gió → có thể do vị trí hoặc kích thước louver chưa phù hợp.

Nên chọn loại Louver nào cho từng không gian?

Mỗi không gian sử dụng có yêu cầu khác nhau về thẩm mỹ, lưu lượng gió, tiếng ồn và chức năng sử dụng, do đó cần chọn đúng loại louver và kích thước tương ứng. Dưới đây là gợi ý theo từng trường hợp phổ biến:

Phòng ngủ, phòng họp, khu vực yên tĩnh

• Loại louver: cánh đơn/đôi điều chỉnh góc, mặt nạ giảm ồn
• Vận tốc gió: 2–2.5 m/s
• Kích thước phổ biến: 150×150 mm đến 250×250 mm
• Lưu ý: Ưu tiên độ êm, cánh kín tránh gió lùa thẳng người

Văn phòng, hành lang thương mại

• Loại louver: miệng gió nhôm cánh điều chỉnh damper
• Vận tốc gió: 2.5–3.5 m/s
• Kích thước phổ biến: 200×200 mm đến 400×200 mm
• Lưu ý: Kết hợp với ống mềm hoặc hộp gió để giảm nhiễu

Nhà xưởng, kho, khu công nghiệp

• Loại louver: miệng gió vuông công suất lớn, louver cố định
• Vận tốc gió: 4–5 m/s
• Kích thước phổ biến: 400×400 mm, 500×300 mm, 600×300 mm
• Lưu ý: Chống bụi, chống côn trùng, vật liệu bền

Khu vực WC, phòng kỹ thuật, tầng hầm

• Loại louver: louver hút mùi, có cánh che giọt nước hoặc tích hợp quạt hút
• Vận tốc gió: 3–4 m/s
• Kích thước phổ biến: 150×150 mm, 200×150 mm
• Lưu ý: Nên kết hợp ống dẫn gió lưới lọc hoặc motor quạt hút

Bảng tra kích thước miệng gió Louver phổ biến

Trong thực tế thi công hệ thống HVAC, việc sử dụng bảng tra kích thước miệng gió louver theo lưu lượng và vận tốc gió là bước không thể thiếu. Các bảng này giúp kỹ sư, kỹ thuật viên nhanh chóng xác định được kích thước phù hợp mà không cần tính toán thủ công mỗi lần.

Dưới đây là bảng tham khảo thường dùng, áp dụng với vận tốc gió đầu ra 2.5 m/s – tiêu chuẩn cho không gian kín như văn phòng, phòng họp, phòng ngủ:

Cách sử dụng bảng tra

1. Xác định lưu lượng cần thiết cho từng miệng gió (nếu nhiều miệng, chia đều)
2. Đối chiếu lưu lượng vào bảng, chọn kích thước phù hợp
3. Nếu không khớp hoàn toàn → chọn kích thước lớn hơn gần nhất (để giảm tiếng ồn và áp suất)

Lưu ý khi sử dụng bảng của nhà sản xuất

• Mỗi hãng sản xuất (TICA, LG, Daikin, Trane…) có thiết kế cánh, tiết diện và lưu lượng danh định khác nhau
• Bảng tra trên chỉ mang tính tham khảo, bạn nên tra catalogue của hãng để chính xác theo model

Khi nào cần dùng phần mềm thay vì bảng tra

• Công trình lớn hoặc có yêu cầu cao về áp suất tĩnh, kiểm soát tiếng ồn
• Thiết kế hệ thống phức tạp nhiều tầng, nhiều nhánh
• Kết hợp với BIM hoặc Revit để mô phỏng lưu lượng phân bổ

→ Khi đó, nên dùng phần mềm như: DuctSizer, Elite CHVAC, Revit MEP

Tóm lại, khi biết cách chọn kích thước miệng gió louver theo lưu lượng và diện tích, bạn sẽ tối ưu được hiệu suất vận hành, hạn chế lỗi kỹ thuật và tiết kiệm chi phí dài hạn. Hãy luôn dựa trên tính toán cụ thể và đối chiếu với bảng tra hoặc phần mềm chuyên dụng để đảm bảo độ chính xác. Đừng quên kiểm tra thực tế sau lắp đặt để điều chỉnh kịp thời nếu cần.
