Cách tính cường độ dòng điện qua mỗi điện trở trong mạch

Nguyên lý dòng điện qua từng điện trở

Để áp dụng đúng cách tính cường độ dòng điện qua mỗi điện trở, trước tiên cần hiểu dòng điện qua một điện trở luôn phụ thuộc vào hai yếu tố: điện áp đặt lên điện trở và giá trị điện trở của nó.

Trong mọi dạng mạch điện, từ nối tiếp, song song đến hỗn hợp, việc xác định đúng điện áp hoặc dòng điện chung là bước quan trọng nhất trước khi bắt đầu tính toán.

Định luật Ôm dùng để tính dòng điện

Cơ sở của mọi bài toán tính dòng điện là định luật Ôm:

I = U / R

Trong đó:

• I là cường độ dòng điện (A)
• U là hiệu điện thế hai đầu điện trở (V)
• R là điện trở (Ω)

Từ công thức này có thể tính trực tiếp dòng điện qua từng điện trở nếu đã biết điện áp hai đầu điện trở đó.

Đây là công thức nền tảng được sử dụng trong hầu hết các bài tập điện học và tính toán kỹ thuật điện thực tế.

Mối quan hệ giữa U, I và R

Ba đại lượng điện cơ bản luôn có mối liên hệ chặt chẽ với nhau:

• Khi điện áp tăng, dòng điện tăng nếu điện trở không đổi.
• Khi điện trở tăng, dòng điện giảm nếu điện áp không đổi.
• Khi điện áp giảm, dòng điện cũng giảm theo.

Từ đó có thể rút ra quy luật thực tế:

• Điện trở nhỏ → dòng điện lớn.
• Điện trở lớn → dòng điện nhỏ.
• Cùng điện áp → dòng điện tỷ lệ nghịch với điện trở.

Quy luật này đặc biệt hữu ích khi kiểm tra nhanh kết quả sau khi tính toán.

Quy tắc xác định điện áp từng nhánh

Sai lầm phổ biến nhất khi tính cường độ dòng điện là xác định sai điện áp đặt lên điện trở.

Cần ghi nhớ:

• Trong mạch nối tiếp: điện áp được phân chia cho từng điện trở.
• Trong mạch song song: các nhánh có cùng điện áp.
• Trong mạch hỗn hợp: phải xác định điện áp của từng cụm trước khi tính từng điện trở.

Một nguyên tắc thực hành hiệu quả là:

1. Xác định loại mạch.
2. Tìm điện áp hoặc dòng điện chung.
3. Tính điện áp trên từng điện trở.
4. Áp dụng định luật Ôm để tính dòng điện.

Làm đúng theo trình tự này sẽ giúp hạn chế phần lớn sai sót trong quá trình giải bài.

Cách tính dòng điện qua điện trở nối tiếp

Mạch nối tiếp là dạng mạch đơn giản nhất để áp dụng cách tính cường độ dòng điện qua mỗi điện trở.

Do dòng điện chỉ có một đường đi nên cường độ dòng điện qua mọi điện trở trong mạch đều bằng nhau.

Tính điện trở tương đương của mạch

Bước đầu tiên là xác định điện trở tương đương:

Rtd = R1 R2 R3 ... Rn

Tổng các điện trở trong mạch chính là điện trở tương đương của toàn bộ mạch nối tiếp.

Ví dụ:

• R1 = 2Ω
• R2 = 3Ω
• R3 = 5Ω

Khi đó:

Rtd = 2 3 5 = 10Ω

Sau khi có điện trở tương đương, có thể tính dòng điện của toàn mạch.

Tính dòng điện mạch chính

Dòng điện mạch chính được tính theo định luật Ôm:

I = U / Rtd

Ví dụ:

• U = 20V
• Rtd = 10Ω

Suy ra:

I = 20 / 10 = 2A

Đây chính là dòng điện chạy qua toàn bộ mạch nối tiếp.

Ví dụ tính dòng qua từng điện trở

Cho mạch gồm:

• U = 18V
• R1 = 3Ω
• R2 = 6Ω

Bước 1: Tính điện trở tương đương

Rtd = 3 6 = 9Ω

Bước 2: Tính dòng điện toàn mạch

I = 18 / 9 = 2A

Bước 3: Suy ra dòng điện từng điện trở

Vì là mạch nối tiếp nên:

• I1 = 2A
• I2 = 2A

Kết luận:

Trong mạch nối tiếp, dù các điện trở có giá trị khác nhau thì dòng điện qua từng điện trở vẫn luôn bằng nhau và bằng dòng điện của mạch chính.

Cách tính dòng điện qua điện trở song song

Trong mạch song song, các điện trở được mắc vào cùng hai điểm của nguồn điện. Vì vậy điện áp hai đầu mỗi điện trở là như nhau, nhưng dòng điện sẽ được phân chia thành các nhánh khác nhau.

Đây là dạng bài xuất hiện rất thường xuyên khi học cách tính cường độ dòng điện qua mỗi điện trở.

Vì sao dòng điện được chia nhánh?

Trong mạch song song:

• Các nhánh có cùng điện áp.
• Dòng điện tổng bằng tổng dòng điện các nhánh.

Công thức:

I = I₁ I₂ I₃ ...

Do điện trở của mỗi nhánh khác nhau nên dòng điện qua từng nhánh cũng khác nhau.

Nhánh có điện trở nhỏ sẽ cho dòng điện đi qua nhiều hơn. Ngược lại, nhánh có điện trở lớn sẽ có dòng điện nhỏ hơn.

Đây chính là nguyên lý chia dòng điện trong mạch song song.

Công thức tính dòng từng điện trở

Vì các nhánh có cùng điện áp nên dòng điện qua mỗi điện trở được tính trực tiếp theo định luật Ôm:

I₁ = U / R₁

I₂ = U / R₂

I₃ = U / R₃

Ví dụ:

• U = 12V
• R₁ = 6Ω
• R₂ = 3Ω

Ta có:

I₁ = 12 / 6 = 2A

I₂ = 12 / 3 = 4A

Dòng điện tổng:

I = 2 4 = 6A

Qua ví dụ trên có thể thấy điện trở càng nhỏ thì dòng điện qua nhánh càng lớn.

Quy tắc chia dòng nhanh

Khi đã biết dòng điện tổng của mạch song song hai nhánh, có thể áp dụng công thức chia dòng:

I₁ = I × R₂ / (R₁ R₂)

I₂ = I × R₁ / (R₁ R₂)

Từ công thức này có thể rút ra:

• Dòng điện tỷ lệ nghịch với điện trở.
• Điện trở càng nhỏ thì nhận phần dòng càng lớn.
• Điện trở càng lớn thì nhận phần dòng càng nhỏ.

Mẹo kiểm tra nhanh:

• Nhánh có điện trở nhỏ nhất phải có dòng lớn nhất.
• Tổng dòng các nhánh phải bằng dòng nguồn.

Nếu không thỏa mãn hai điều kiện trên thì cần kiểm tra lại quá trình tính toán.

Cách tính dòng điện trong mạch hỗn hợp

Mạch hỗn hợp là dạng mạch kết hợp giữa nối tiếp và song song. Đây cũng là dạng bài khiến nhiều người nhầm lẫn nhất vì không thể áp dụng công thức trực tiếp cho toàn bộ mạch.

Muốn tính đúng cường độ dòng điện qua mỗi điện trở, cần thực hiện theo quy trình rút gọn mạch.

Rút gọn mạch theo từng cụm

Nguyên tắc xử lý mạch hỗn hợp:

1. Xác định các cụm nối tiếp hoặc song song đơn giản.
2. Tính điện trở tương đương của từng cụm.
3. Thay cụm đó bằng một điện trở tương đương.
4. Tiếp tục rút gọn đến khi còn một mạch đơn giản.

Việc rút gọn đúng thứ tự giúp giảm đáng kể nguy cơ tính sai dòng điện ở các nhánh.

Ví dụ:

• R₂ và R₃ mắc song song.
• Cụm này nối tiếp với R₁.

Khi đó phải tính điện trở tương đương của cụm R₂-R₃ trước, sau đó mới tính toàn mạch.

Tính dòng điện mạch chính

Sau khi rút gọn hoàn toàn, dòng điện mạch chính được xác định bằng:

I = U / Rtd

Ví dụ:

• U = 24V
• Rtd = 6Ω

Ta có:

I = 24 / 6 = 4A

Dòng điện này chính là dòng chạy trong phần nối tiếp của mạch và là cơ sở để tính tiếp các nhánh bên trong.

Suy ngược dòng từng điện trở

Sau khi tìm được dòng điện mạch chính, cần lần lượt suy ngược lại các cụm đã rút gọn.

Ví dụ:

• R₁ = 4Ω
• R₂ = 6Ω
• R₃ = 3Ω
• U = 24V

Bước 1: Tính điện trở tương đương của cụm song song

R₂₃ = (R₂ × R₃) / (R₂ R₃)

R₂₃ = (6 × 3) / (6 3)

R₂₃ = 2Ω

Bước 2: Tính điện trở toàn mạch

Rtd = R₁ R₂₃

Rtd = 4 2 = 6Ω

Bước 3: Tính dòng điện mạch chính

I = 24 / 6 = 4A

Bước 4: Tính điện áp trên cụm song song

U₂₃ = 4 × 2 = 8V

Bước 5: Tính dòng từng nhánh

I₂ = 8 / 6 = 1,33A

I₃ = 8 / 3 = 2,67A

Kiểm tra:

I₂ I₃ = 1,33 2,67 = 4A

Kết quả đúng với dòng điện đi vào cụm song song.

Đây là phương pháp chuẩn để giải hầu hết các bài toán tính dòng điện qua từng điện trở trong mạch hỗn hợp.

Ví dụ tính dòng điện qua mỗi điện trở

Sau khi nắm được nguyên lý và công thức của từng dạng mạch, việc luyện tập bằng các ví dụ cụ thể sẽ giúp hiểu rõ hơn cách tính cường độ dòng điện qua mỗi điện trở và hạn chế sai sót khi giải bài.

Ví dụ mạch nối tiếp

Cho mạch điện:

• U = 24V
• R₁ = 4Ω
• R₂ = 8Ω

Bước 1: Tính điện trở tương đương

Rtd = R₁ R₂

Rtd = 4 8 = 12Ω

Bước 2: Tính dòng điện toàn mạch

I = U / Rtd

I = 24 / 12 = 2A

Bước 3: Xác định dòng qua từng điện trở

Vì là mạch nối tiếp nên:

• I₁ = 2A
• I₂ = 2A

Kết luận:

Dòng điện qua mọi điện trở trong mạch nối tiếp luôn bằng nhau.

Ví dụ mạch song song

Cho mạch điện:

• U = 12V
• R₁ = 6Ω
• R₂ = 4Ω
• R₃ = 3Ω

Tính dòng từng nhánh:

I₁ = 12 / 6 = 2A

I₂ = 12 / 4 = 3A

I₃ = 12 / 3 = 4A

Dòng điện tổng:

I = I₁ I₂ I₃

I = 2 3 4 = 9A

Nhận xét:

• Nhánh có điện trở nhỏ nhất có dòng lớn nhất.
• Nhánh có điện trở lớn nhất có dòng nhỏ nhất.

Kết quả hoàn toàn phù hợp với nguyên lý chia dòng.

Ví dụ mạch hỗn hợp

Cho mạch:

• U = 30V
• R₁ = 5Ω
• R₂ = 10Ω
• R₃ = 10Ω

Trong đó R₂ và R₃ mắc song song, sau đó nối tiếp với R₁.

Bước 1: Tính điện trở cụm song song

R₂₃ = (10 × 10) / (10 10)

R₂₃ = 5Ω

Bước 2: Tính điện trở toàn mạch

Rtd = 5 5 = 10Ω

Bước 3: Tính dòng điện mạch chính

I = 30 / 10 = 3A

Bước 4: Tính điện áp trên cụm song song

U₂₃ = 15V

Bước 5: Tính dòng từng nhánh

I₂ = 15 / 10 = 1,5A

I₃ = 15 / 10 = 1,5A

Kiểm tra:

I₂ I₃ = 3A

Kết quả bằng đúng dòng điện đi vào cụm song song nên phép tính là chính xác.

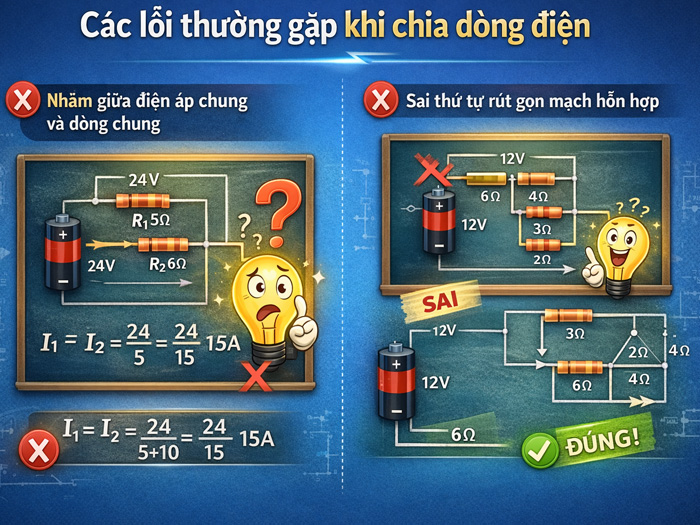

Những lỗi thường gặp khi tính dòng điện

Phần lớn sai số khi giải bài tính dòng điện qua điện trở không xuất phát từ công thức mà do xác định sai loại mạch hoặc áp dụng công thức không đúng thời điểm.

Hiểu rõ các lỗi phổ biến sẽ giúp tăng tốc độ giải bài và hạn chế nhầm lẫn.

Nhầm điện áp chung và dòng chung

Đây là lỗi xuất hiện nhiều nhất ở học sinh và người mới học điện.

Cần ghi nhớ:

• Mạch nối tiếp có dòng điện chung.
• Mạch song song có điện áp chung.
• Mạch hỗn hợp phải xác định riêng từng cụm.

Ví dụ:

Nhiều người lấy dòng điện tổng để tính trực tiếp cho mọi nhánh song song. Điều này dẫn đến kết quả sai hoàn toàn vì mỗi nhánh có dòng điện riêng.

Trước khi tính toán, nên xác định rõ đại lượng nào đang được dùng chung trong cụm mạch đó.

Rút gọn sai mạch hỗn hợp

Không phải hai điện trở bất kỳ cũng có thể gộp song song hoặc nối tiếp.

Muốn gộp song song:

• Hai điện trở phải cùng nối vào hai nút giống nhau.

Muốn gộp nối tiếp:

• Dòng điện chỉ có một đường duy nhất đi qua hai điện trở đó.

Nếu nhận diện sai cấu trúc mạch, toàn bộ quá trình tính điện trở tương đương và dòng điện sau đó sẽ sai theo.

Khi gặp sơ đồ phức tạp, nên đánh dấu từng cụm trước khi bắt đầu rút gọn.

Cách kiểm tra kết quả nhanh

Sau khi hoàn thành phép tính, nên kiểm tra lại bằng các nguyên tắc cơ bản.

Đối với mạch nối tiếp:

• Dòng điện qua mọi điện trở phải bằng nhau.

Đối với mạch song song:

• Tổng dòng các nhánh phải bằng dòng nguồn.

Đối với mọi dạng mạch:

• Điện trở nhỏ hơn phải có dòng lớn hơn nếu cùng điện áp.
• Kết quả phải phù hợp với định luật Ôm.
• Không xuất hiện giá trị âm hoặc vô lý về mặt vật lý.

Chỉ mất vài giây kiểm tra nhưng có thể phát hiện được phần lớn lỗi tính toán trước khi nộp bài hoặc đưa vào thiết kế thực tế.

Cách tính cường độ dòng điện qua mỗi điện trở luôn dựa trên định luật Ôm và nguyên tắc phân bố dòng điện trong từng loại mạch. Với mạch nối tiếp cần tìm dòng điện chung, với mạch song song cần xác định điện áp chung, còn mạch hỗn hợp phải rút gọn từng cụm trước khi suy ngược dòng điện từng nhánh. Thực hiện đúng trình tự nhận diện mạch, tính đại lượng chung và kiểm tra bảo toàn dòng điện sẽ giúp giải chính xác hầu hết các bài toán điện học và kỹ thuật điện thực tế.
