Hệ thống hút khói bếp nấu tiệc cần đáp ứng yêu cầu gì

Mục tiêu cốt lõi là thu giữ khói, hơi nóng, hơi dầu mỡ và mùi ngay khi chúng phát sinh, không để chúng tràn ra khu sơ chế, khu phục vụ hoặc phòng tiệc. Đồng thời, hệ thống phải hạn chế nguy cơ cháy do dầu mỡ tích tụ, duy trì môi trường làm việc chấp nhận được và cho phép vệ sinh toàn bộ tuyến hút.

Không có một mức lưu lượng cố định áp dụng cho mọi bếp tiệc. Lưu lượng phải được xác định theo loại thiết bị nấu, mức phát thải, chiều dài dãy bếp, dạng chụp hút, vị trí lắp đặt, luồng gió trong phòng và chế độ vận hành cao điểm.

Xác định đúng tải nấu và nguồn phát sinh khói

Thiết kế phải bắt đầu từ danh mục thiết bị nấu thực tế, không bắt đầu từ việc chọn công suất quạt. Mỗi thiết bị tạo ra lượng nhiệt, hơi nước, khói và dầu mỡ khác nhau.

Có thể phân nhóm nguồn phát thải như sau:

• Thiết bị tải nhẹ như nồi hâm, tủ giữ nóng và một số thiết bị hấp kín
• Thiết bị tải trung bình như bếp Á, bếp Âu, bếp chiên bề mặt và bếp nấu dùng thường xuyên
• Thiết bị tải nặng như bếp chiên ngập dầu, bếp nướng, chảo nghiêng và dây chuyền xào công suất lớn
• Thiết bị tải đặc biệt như lò nướng than, bếp than hoặc thiết bị sử dụng nhiên liệu rắn

Bếp nấu tiệc thường có tải biến động mạnh. Trước giờ phục vụ, nhiều bếp có thể hoạt động đồng thời ở công suất cao; sau đó tải giảm nhanh. Vì vậy, lưu lượng thiết kế phải đáp ứng được thời điểm bất lợi nhất, nhưng hệ thống điều khiển cũng nên cho phép giảm lưu lượng khi tải nấu thấp.

Ngoài tải nhiệt danh định, cần xem xét cách đầu bếp sử dụng thiết bị. Một bếp xào hoạt động liên tục với ngọn lửa lớn tạo luồng nhiệt bốc mạnh hơn thiết bị cùng công suất nhưng vận hành gián đoạn. Việc chỉ cộng công suất điện hoặc công suất gas không đủ để xác định lưu lượng hút.

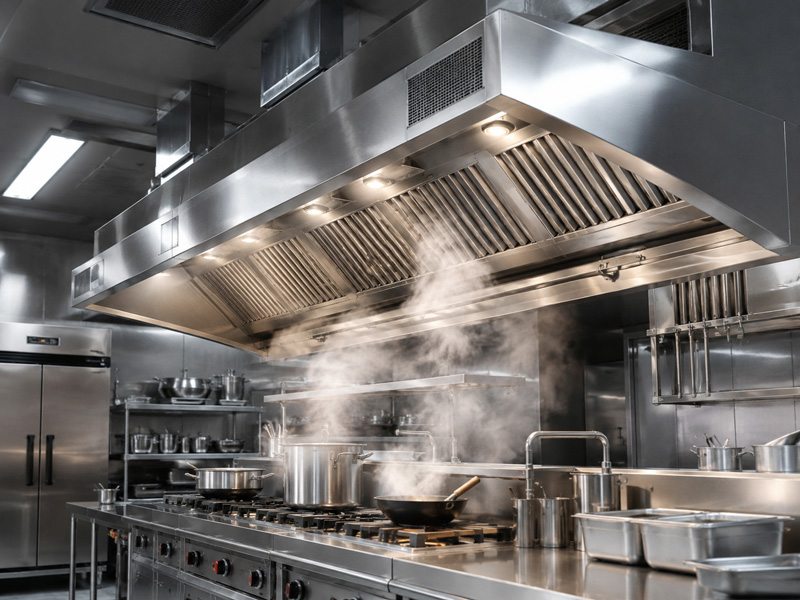

Chụp hút phải thu giữ và bao phủ toàn bộ luồng khói

Chụp hút là bộ phận quyết định khả năng thu giữ tại nguồn. Quạt lớn không thể bù hoàn toàn cho một chụp hút quá nhỏ, lắp quá cao hoặc đặt lệch khỏi thiết bị.

Chụp phải bao phủ toàn bộ bề mặt sinh khói và có phần nhô ra ngoài mép thiết bị đủ để đón luồng khí nóng bị nghiêng do người thao tác, cửa mở, quạt cấp gió hoặc luồng điều hòa. Khoảng nhô và chiều cao treo cần được xác định theo cấu hình thiết bị, hướng mở cửa, loại chụp và hướng dẫn của nhà sản xuất.

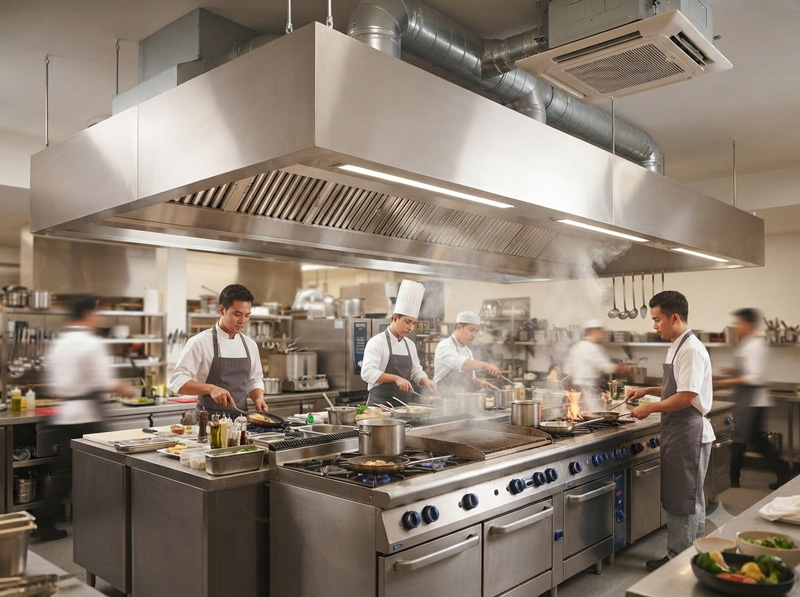

Chụp áp tường thường thuận lợi hơn chụp đảo vì tường phía sau giúp giới hạn hướng lan của luồng nhiệt. Theo một phân tích của ASHRAE đối với thiết bị nấu tải trung bình, yêu cầu thông gió của chụp đảo đơn có thể lớn khoảng 1,7 lần chụp áp tường trong điều kiện so sánh tương ứng. Điều này cho thấy vị trí chụp ảnh hưởng trực tiếp đến lưu lượng cần thiết, không chỉ kích thước thiết bị.

Chụp hút dầu mỡ và chụp hút hơi nóng không giống nhau

Khu vực phát sinh khói hoặc hơi dầu mỡ cần chụp hút chuyên dụng có bộ lọc mỡ. Các khu vực chủ yếu phát sinh nhiệt và hơi nước có thể sử dụng cấu hình khác tùy thiết bị và tiêu chuẩn áp dụng.

Không nên nối tùy tiện các nguồn dầu mỡ với hệ thống hút thông gió thông thường. Khí thải chứa dầu mỡ làm tăng nguy cơ bám cặn trong ống, quạt và các bộ phận không được thiết kế cho môi trường này.

Tiêu chuẩn NFPA 96 dành riêng cho việc thiết kế, lắp đặt, kiểm tra và bảo vệ cháy của hệ thống thông gió, hút thải trong hoạt động nấu thương mại. Phạm vi tiêu chuẩn bao gồm chụp hút, thiết bị tách mỡ, đường ống hút, quạt và các yêu cầu an toàn liên quan.

Lưu lượng hút phải dựa trên khả năng bắt giữ khói

Lưu lượng hút đạt yêu cầu khi chụp duy trì được trạng thái bắt giữ và bao chứa: khói đi vào chụp, không thoát qua mép và không lan sang không gian xung quanh.

Lưu lượng cần thiết phụ thuộc đồng thời vào:

• Loại và cường độ thiết bị nấu
• Chụp áp tường, chụp đảo hoặc chụp sát thiết bị
• Chiều dài và chiều sâu chụp
• Chiều cao từ thiết bị đến chụp
• Phần nhô của chụp so với thiết bị
• Có hay không có tấm chắn bên
• Luồng gió ngang tại khu vực nấu
• Chế độ vận hành đồng thời của thiết bị

Do đó, cách chọn quạt theo diện tích phòng hoặc theo số lần trao đổi không khí đơn thuần không đủ cho hút khói bếp. Hệ thống phải ưu tiên hút tại nguồn; thông gió chung chỉ xử lý phần nhiệt và chất ô nhiễm còn lại trong phòng.

Lưu lượng tính toán cũng phải đi kèm cột áp thực tế. Quạt cần thắng được tổn thất qua bộ lọc mỡ, chụp, ống thẳng, cút, đoạn thu mở rộng, thiết bị xử lý mùi và cửa xả. Chọn quạt chỉ theo lưu lượng danh định mà không tính cột áp có thể khiến lưu lượng vận hành thấp hơn đáng kể so với thiết kế.

Gió bù phải cân bằng với lượng khí bị hút ra

Khi quạt hút lấy một lượng lớn không khí ra khỏi bếp, một lượng không khí tương ứng phải được đưa trở lại. Đây là chức năng của hệ thống cấp gió bù.

ASHRAE định nghĩa gió bù là không khí được đưa vào công trình để thay thế lượng không khí đã bị thải ra ngoài. Gió này có thể là không khí ngoài trời, không khí chuyển từ khu vực phù hợp hoặc tổ hợp các nguồn được phép.

ASHRAE Standard 154 yêu cầu sơ đồ hoặc bảng cân bằng không khí thiết kế phải thể hiện toàn bộ lưu lượng hút, gió thay thế và độ chênh lưu lượng của công trình. Theo nguyên tắc cân bằng được nêu trong tiêu chuẩn, tổng gió thay thế phải tương ứng với tổng lưu lượng hút cộng phần khí thoát ra ngoài do chênh áp, nếu có.

Không cấp gió bù trực tiếp làm phá vỡ luồng khói

Gió bù không nên thổi mạnh ngang qua mặt bếp hoặc vào mép chụp. Luồng cấp có vận tốc quá cao có thể đẩy khói ra ngoài vùng thu giữ, dù tổng lưu lượng quạt hút vẫn đủ.

Không khí cấp nên được phân phối ở vận tốc thấp, đều và có hướng phù hợp. Có thể cấp qua trần, qua các miệng phân phối trong khu bếp hoặc sử dụng không khí chuyển từ khu vực sạch hơn nếu đáp ứng yêu cầu phân loại không khí.

Duy trì áp suất bếp thấp hơn khu vực sạch

Bếp thường được duy trì ở áp suất âm nhẹ so với hành lang, khu phục vụ và phòng tiệc để mùi không lan ra ngoài. Tuy nhiên, áp suất âm quá lớn có thể gây:

• Khó mở cửa
• Gió lùa mạnh qua cửa
• Giảm hiệu quả điều hòa
• Làm nhiễu luồng khói tại chụp
• Ảnh hưởng quá trình cháy của thiết bị dùng gas
• Hút không khí bẩn từ khu vực không mong muốn

Vì vậy, mục tiêu không phải tạo độ âm càng lớn càng tốt mà là kiểm soát hướng chuyển động của không khí.

Đường ống hút dầu mỡ phải kín, an toàn và vệ sinh được

Đường ống dẫn khí có dầu mỡ phải được thiết kế như một bộ phận của hệ thống an toàn cháy, không phải như ống thông gió thông thường.

Tuyến ống nên ngắn, ít cút và hạn chế đoạn nằm ngang kéo dài. Mỗi cút hoặc thay đổi tiết diện làm tăng tổn thất áp suất, tạo vùng xoáy và tăng khả năng tích tụ dầu mỡ.

Các yêu cầu quan trọng gồm:

• Ống và mối nối phù hợp với khí thải chứa dầu mỡ
• Mối nối kín để dầu mỡ không rò ra trần hoặc hộp kỹ thuật
• Không bố trí vít hoặc chi tiết nhô vào lòng ống gây giữ cặn
• Có độ dốc và phương án thu gom dầu tại vị trí cần thiết
• Có cửa thăm tại các vị trí đổi hướng và các đoạn cần vệ sinh
• Bảo đảm khoảng cách an toàn hoặc giải pháp bảo vệ khi đi qua khu vực có vật liệu cháy
• Không dùng chung tùy tiện với hệ thống hút vệ sinh hoặc điều hòa

NFPA 96 bố trí các chương riêng cho chụp hút, thiết bị loại bỏ mỡ, hệ thống ống hút và yêu cầu an toàn của thiết bị nấu. Điều này phản ánh việc toàn bộ tuyến hút phải được xem như một hệ thống liên hoàn, thay vì các thiết bị rời rạc.

Tại Việt Nam, thiết kế cũng phải đối chiếu hồ sơ phòng cháy và quy chuẩn an toàn cháy áp dụng cho công trình. QCVN 06:2022/BXD được ban hành theo Thông tư 06/2022/TT-BXD và có hiệu lực từ ngày 16/1/2023; việc áp dụng phải tính đến các sửa đổi, bổ sung và yêu cầu của cơ quan có thẩm quyền đối với dự án cụ thể.

Bộ lọc mỡ phải phù hợp với tải nấu

Bộ lọc mỡ có nhiệm vụ giữ lại phần lớn giọt dầu trước khi dòng khí đi vào đường ống. Nếu lọc không hiệu quả, dầu mỡ sẽ bám nhanh trong ống và cánh quạt, làm tăng nguy cơ cháy, tăng tổn thất áp suất và giảm lưu lượng.

Bộ lọc cần đáp ứng các yêu cầu sau:

• Đúng loại dùng cho chụp hút bếp thương mại
• Lắp nghiêng và đúng chiều theo thiết kế
• Bao phủ toàn bộ đường khí đi qua chụp
• Dễ tháo lắp để vệ sinh
• Có rãnh hoặc khay thu dầu
• Không sử dụng vật liệu lọc dễ cháy
• Không để khe hở khiến khí đi vòng qua bộ lọc

Tần suất vệ sinh phải căn cứ vào lượng dầu mỡ thực tế. Bếp chiên, xào và nướng cần kiểm tra thường xuyên hơn khu vực hấp hoặc luộc. Một lịch vệ sinh cố định nhưng không dựa trên mức bám cặn có thể quá thưa trong mùa tiệc cao điểm và không cần thiết trong giai đoạn tải thấp.

Công nghệ bổ sung như tia UVC có thể góp phần giảm cặn dầu trong một số hệ thống, nhưng không thay thế bộ lọc, cửa thăm và quy trình vệ sinh cơ học. Nghiên cứu do ASHRAE giới thiệu cũng mô tả UVC như một giải pháp hỗ trợ xử lý khí thải nấu ăn, thay vì thay thế toàn bộ yêu cầu vệ sinh hệ thống.

Quạt hút phải phù hợp với khí nóng và dầu mỡ

Quạt cần được lựa chọn theo lưu lượng, cột áp, nhiệt độ khí thải, mức độ dầu mỡ, độ ồn và điều kiện bảo trì.

Các quạt thường dùng gồm quạt ly tâm, quạt đồng trục chuyên dụng hoặc quạt xả mái hướng lên. Với khí thải có dầu mỡ, kết cấu quạt phải cho phép thoát dầu, thu gom cặn và tiếp cận vệ sinh.

Tài liệu bổ sung của ASHRAE Standard 154 mô tả các dạng quạt dùng cho chụp hút loại 1, trong đó quạt xả mái cần có phương án thoát và thu gom mỡ; quạt cũng phải có khả năng tiếp cận để kiểm tra, vệ sinh và bảo trì.

Động cơ và bộ truyền động nên được bố trí tránh tiếp xúc trực tiếp với dòng khí dầu mỡ khi cấu hình thiết bị yêu cầu. Quạt phải có điểm làm việc nằm trong vùng hiệu suất phù hợp, không chọn theo công suất động cơ lớn nhất.

Để kiểm soát tiếng ồn và rung, cần:

• Chọn quạt có tốc độ quay hợp lý
• Tránh vận tốc gió quá cao trong ống
• Sử dụng đế chống rung và khớp nối phù hợp
• Cân bằng cánh quạt định kỳ
• Tránh đặt quạt sát khu phòng tiệc hoặc phòng ngủ
• Kiểm tra tiếng ồn tại cả miệng hút và cửa xả

Vị trí xả phải ngăn khói và mùi quay trở lại công trình

Cửa xả không được đặt ở vị trí khiến khí thải bị hút trở lại qua cửa sổ, cửa ra vào, giếng trời hoặc cửa lấy gió tươi.

Khi xác định vị trí xả cần đánh giá:

• Khoảng cách đến cửa lấy gió
• Hướng gió chủ đạo
• Công trình lân cận
• Cao độ mái và vật cản
• Hướng phun của quạt
• Khả năng lắng đọng dầu mỡ trên mái hoặc mặt đứng
• Ảnh hưởng mùi và tiếng ồn đến khu dân cư

Khí thải dầu mỡ thuộc nhóm không khí có mức ô nhiễm cao trong hệ thống phân loại của ASHRAE. Một báo cáo nghiên cứu của ASHRAE dẫn yêu cầu tham chiếu đối với khí thải bếp chứa mỡ là duy trì khoảng cách tối thiểu khoảng 10 m đến cửa lấy gió, hoặc chứng minh mức pha loãng tương đương theo phương pháp tính áp dụng. Con số này là mốc tham khảo của tiêu chuẩn ASHRAE, không tự động thay thế quy chuẩn và hồ sơ được duyệt tại Việt Nam.

Nếu không thể đạt khoảng cách hình học thuận lợi, cần xem xét nâng cao điểm xả, tăng vận tốc phóng, thay đổi hướng xả hoặc bổ sung giải pháp xử lý mùi. Việc chỉ lắp hộp than hoạt tính không bảo đảm hiệu quả nếu khí còn chứa nhiều dầu mỡ hoặc vật liệu hấp phụ không được thay đúng thời hạn.

Hệ thống phải tích hợp yêu cầu phòng cháy

Dầu mỡ tích tụ trong chụp, ống và quạt có thể trở thành nguồn nhiên liệu khi xảy ra cháy tại thiết bị nấu. Vì vậy, thiết kế phải phối hợp giữa thông gió, điện, gas và phòng cháy.

Tùy loại thiết bị, quy mô và tiêu chuẩn áp dụng, hệ thống cần xem xét:

• Hệ thống chữa cháy chuyên dụng cho chụp và thiết bị nấu
• Cơ chế ngắt nguồn nhiên liệu hoặc năng lượng khi hệ thống chữa cháy kích hoạt
• Liên động giữa quạt hút, cấp gió và thiết bị nấu
• Vật liệu và cấu tạo ống phù hợp
• Khoảng cách an toàn với vật liệu cháy
• Cửa thăm phục vụ kiểm tra dầu mỡ
• Tiếp địa và bảo vệ điện
• Nút dừng khẩn cấp ở vị trí dễ tiếp cận

Không nên tự động tắt quạt hút trong mọi tình huống cháy mà không căn cứ vào kịch bản điều khiển đã được thiết kế. Trạng thái quạt hút, quạt cấp và van phải được xác định trong hồ sơ phòng cháy và phối hợp với hệ thống chữa cháy của bếp.

Hệ thống thông gió chung phải xử lý phần nhiệt dư trong phòng

Chụp hút chỉ thu được chất ô nhiễm nằm trong vùng bắt giữ. Nhiệt bức xạ từ thiết bị, người, máy rửa, tủ nóng và bề mặt bếp vẫn đi vào không gian.

Do đó, bếp tiệc cần cả hai lớp kiểm soát:

1. Hút cục bộ tại thiết bị nấu
2. Thông gió và điều hòa cho toàn bộ không gian bếp

ASHRAE Standard 62.1 nêu rằng khí thải bếp thương mại phải tuân theo yêu cầu của tiêu chuẩn thông gió dành cho hoạt động nấu thương mại. Tiêu chuẩn cũng cho phép xác định lưu lượng theo phương pháp quy định hoặc phương pháp đánh giá hiệu năng, tùy phạm vi áp dụng.

Khi thiết kế điều hòa, không nên chỉ tính tải nhiệt truyền qua kết cấu. Cần đưa vào tải từ thiết bị nấu, gió bù, người lao động, chiếu sáng và chế độ mở cửa. Nếu gió bù ngoài trời không được xử lý nhiệt ẩm, độ nóng và độ ẩm trong bếp có thể tăng mạnh dù chụp vẫn hút được khói.

Điều khiển phải phù hợp với tải tiệc biến động

Bếp tiệc hiếm khi vận hành ở một mức tải cố định. Hệ thống điều khiển nên cho phép các chế độ chuẩn bị, nấu cao điểm, giữ nóng, vệ sinh và ngừng hoạt động.

Có thể sử dụng biến tần kết hợp cảm biến nhiệt độ, trạng thái thiết bị hoặc cảm biến quang để điều chỉnh lưu lượng. Tuy nhiên, chế độ giảm tốc phải duy trì được lưu lượng tối thiểu cần thiết để bắt giữ khói và đáp ứng yêu cầu an toàn.

Điều khiển theo nhu cầu mang lại lợi ích khi:

• Tải nấu thay đổi nhiều trong ngày
• Có nhiều cụm chụp hoạt động độc lập
• Quạt thường xuyên chạy non tải
• Gió bù được điều chỉnh đồng bộ
• Có quy trình kiểm tra cảm biến định kỳ

Không nên chỉ giảm tốc quạt hút mà giữ nguyên quạt cấp. Việc này có thể làm bếp chuyển sang áp suất dương và đẩy mùi ra khu phục vụ. Quạt hút và gió bù cần được điều khiển theo một logic cân bằng chung.

Hệ thống phải được nghiệm thu bằng đo đạc thực tế

Quan sát thấy “khói có vẻ đã được hút” chưa đủ để nghiệm thu.

Hồ sơ kiểm tra nên bao gồm:

• Lưu lượng thực tế tại từng chụp hoặc từng nhánh
• Cột áp và điểm làm việc của quạt
• Trạng thái bộ lọc sạch và trạng thái vận hành bình thường
• Cân bằng giữa lưu lượng hút và gió bù
• Hướng chênh áp giữa bếp và khu phục vụ
• Thử khói tại các chế độ nấu bất lợi
• Mức rung và tiếng ồn
• Dòng điện động cơ
• Kiểm tra liên động điện, gas và phòng cháy
• Kiểm tra cửa thăm và khả năng tiếp cận vệ sinh
• Kiểm tra hướng xả và hiện tượng tái hút

Thử nghiệm phải được thực hiện khi các thiết bị nấu đại diện đang hoạt động. Kết quả đo khi bếp nguội, cửa đóng và không có người vận hành có thể không phản ánh điều kiện cao điểm.

ASHRAE Standard 62.1 cũng sử dụng đánh giá khách quan bằng đo nồng độ trong vùng thải và đánh giá chủ quan của người sử dụng trong một số phương pháp xác minh hiệu năng. Điều này củng cố nguyên tắc rằng hiệu quả thông gió cần được kiểm chứng sau khi hệ thống hoàn thành, không chỉ dựa trên tính toán thiết kế.

Bảo trì phải được tính ngay từ giai đoạn thiết kế

Một hệ thống hút tốt nhưng không vệ sinh được sẽ nhanh chóng mất hiệu quả.

Thiết kế cần dành đủ không gian để:

• Tháo rửa bộ lọc
• Tiếp cận quạt
• Mở cửa thăm
• Vệ sinh từng đoạn ống
• Xả và thu gom dầu
• Thay vật liệu khử mùi
• Kiểm tra dây đai, ổ trục và động cơ
• Đo lại lưu lượng khi cần

Dấu hiệu hệ thống cần được kiểm tra gồm khói tràn qua mép chụp, mùi tăng, dầu chảy tại mối nối, quạt rung, tiếng ồn bất thường, động cơ quá tải hoặc bếp trở nên nóng hơn trước.

Tần suất vệ sinh phải căn cứ vào mức tích tụ thực tế và loại hình nấu. Trong mùa tiệc cao điểm, chu kỳ kiểm tra có thể phải rút ngắn. Việc ghi nhật ký vệ sinh giúp xác định xu hướng bám cặn và chứng minh hệ thống đã được quản lý theo kế hoạch.

Tiêu chí đánh giá một phương án thiết kế hoàn chỉnh

Một phương án hệ thống hút khói bếp nấu tiệc chỉ nên được chấp nhận khi trả lời rõ các câu hỏi sau:

1. Thiết bị nào phát sinh khói, hơi dầu và nhiệt
2. Chụp hút có bao phủ đúng vùng phát thải hay không
3. Lưu lượng được tính theo cơ sở nào
4. Cột áp đã bao gồm toàn bộ tổn thất chưa
5. Gió bù được đưa vào từ đâu và phân phối như thế nào
6. Bếp được duy trì chênh áp ra sao
7. Đường ống có kín, an toàn và vệ sinh được không
8. Quạt có phù hợp với khí thải dầu mỡ không
9. Cửa xả có tránh được tái hút, mùi và tiếng ồn không
10. Hệ thống có liên động với điện, gas và phòng cháy không
11. Hiệu quả bắt giữ khói được nghiệm thu bằng phương pháp nào
12. Ai chịu trách nhiệm vệ sinh và bảo trì định kỳ

Nếu hồ sơ chỉ ghi lưu lượng quạt và kích thước ống nhưng không thể trả lời các câu hỏi trên, phương án vẫn chưa đủ cơ sở để đánh giá hiệu quả vận hành.

Hệ thống hút khói bếp nấu tiệc cần được xem là tổ hợp gồm thu giữ tại nguồn, vận chuyển khí thải, cấp gió bù, kiểm soát áp suất, phòng cháy và bảo trì. Một bộ phận thiết kế sai có thể làm giảm hiệu quả của toàn hệ thống.

Tiêu chí quan trọng nhất không phải công suất quạt lớn, mà là khói được bắt giữ ổn định trong mọi chế độ nấu, bếp không phát tán mùi sang khu phục vụ, gió bù không phá vỡ luồng hút, tuyến ống an toàn với dầu mỡ và toàn bộ hệ thống có thể kiểm tra, vệ sinh.

Các thông số cuối cùng phải được kỹ sư có chuyên môn tính toán từ thiết bị nấu và mặt bằng thực tế, sau đó đối chiếu quy chuẩn Việt Nam, yêu cầu phòng cháy của công trình, tiêu chuẩn thiết kế được lựa chọn và hướng dẫn của nhà sản xuất thiết bị.
