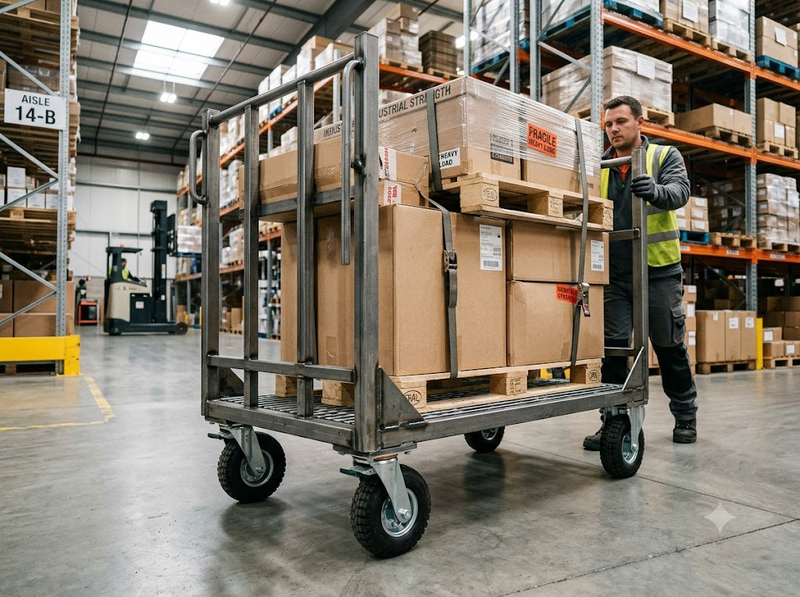

Những yếu tố của khung xe đẩy quyết định khả năng chịu tải

Một khung có vật liệu tốt nhưng bố trí thanh chịu lực không hợp lý vẫn có thể võng hoặc xoắn khi chở nặng. Ngược lại, một thiết kế dùng vật liệu không quá dày nhưng có tiết diện phù hợp, nhịp đỡ ngắn, giằng chắc và mối nối tốt có thể đạt độ cứng cao hơn. Tải trọng công bố của xe vì thế phải được xem là tải trọng làm việc của cả hệ thống, không phải tổng tải lý thuyết của riêng các thanh thép hoặc bánh xe.

Khung xe đẩy chịu tải theo cơ chế nào?

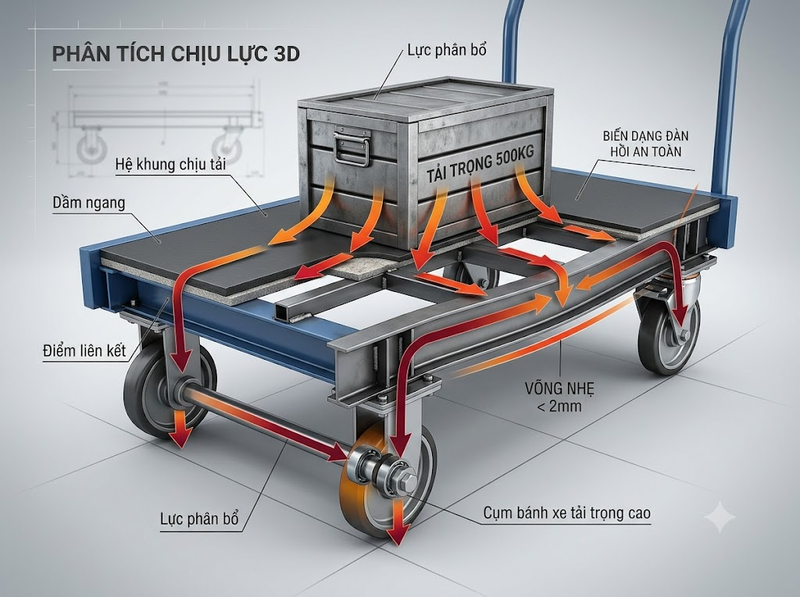

Khi hàng hóa được đặt lên xe, tải trọng tác động trước tiên lên mặt sàn. Mặt sàn truyền lực xuống các thanh ngang, thanh dọc hoặc dầm đỡ bên dưới. Các thanh này tiếp tục truyền lực về những điểm liên kết với chân khung và cụm bánh xe.

Trong quá trình đó, khung phải chống lại ba dạng biến dạng chính:

·         Uốn khi tải làm các thanh khung cong xuống

·         Xoắn khi tải đặt lệch tâm hoặc xe đi trên bề mặt không đều

·         Mất ổn định cục bộ khi thành ống, tấm thép hoặc vị trí liên kết bị biến dạng

Nếu tải được đặt đều và các bánh cùng tiếp xúc tốt với mặt sàn, lực có thể phân bố tương đối cân bằng. Nhưng trong sử dụng thực tế, tải thường không hoàn toàn đồng đều. Một bánh có thể đi qua khe sàn, một góc xe có thể bị nhấc lên hoặc hàng hóa có thể tập trung về một phía. Khi đó, một phần khung phải chịu lực lớn hơn mức trung bình.

Đây là lý do tải trọng làm việc không nên được tính bằng cách cộng đơn giản khả năng chịu tải danh nghĩa của từng chi tiết. Khung cần đủ độ cứng để phân phối lực giữa các điểm đỡ và hạn chế tải tập trung tại một mối hàn hoặc một cụm bánh.

Vật liệu khung quyết định giới hạn chịu lực ban đầu

Vật liệu ảnh hưởng trực tiếp đến độ bền, độ cứng, khối lượng và khả năng chống biến dạng của khung. Các loại xe đẩy công nghiệp thường sử dụng thép carbon, thép không gỉ hoặc hợp kim nhôm.

Thép carbon thường phù hợp với xe tải trung bình và tải nặng nhờ độ cứng cao, dễ gia công và có chi phí hợp lý. Thép không gỉ được sử dụng khi xe làm việc trong môi trường ẩm, chế biến thực phẩm hoặc khu vực yêu cầu vệ sinh, nhưng mác thép, chiều dày và cấu tạo khung vẫn phải được lựa chọn theo tải thực tế. Nhôm giúp giảm trọng lượng bản thân của xe, song thiết kế tiết diện thường phải được hiệu chỉnh để hạn chế độ võng.

Không thể kết luận khung chịu tải tốt chỉ dựa trên tên vật liệu. Hai khung cùng làm bằng thép có thể có năng lực chịu tải rất khác nhau do khác mác vật liệu, chiều dày, tiết diện, khẩu độ giữa các điểm đỡ và chất lượng chế tạo.

Vật liệu cũng suy giảm khả năng làm việc khi bị ăn mòn, nứt hoặc biến dạng lặp lại. Một thanh thép ban đầu đủ bền nhưng bị gỉ làm giảm tiết diện thực tế sẽ không còn khả năng chịu lực như trạng thái mới.

Tiết diện và chiều dày ảnh hưởng đến độ cứng nhiều hơn cảm nhận bên ngoài

Người dùng thường đánh giá khung qua độ dày của thanh thép. Tuy nhiên, khả năng chống uốn không chỉ phụ thuộc vào lượng vật liệu mà còn phụ thuộc vào hình dạng và hướng bố trí tiết diện.

Ống hộp, ống chữ nhật, thép góc và thép chấn có khả năng chịu lực khác nhau. Với một thanh chữ nhật, việc đặt cạnh cao theo phương chịu uốn thường giúp tăng độ cứng tốt hơn so với đặt cạnh thấp. Vì vậy, thay đổi hướng của cùng một tiết diện cũng có thể làm thay đổi đáng kể độ võng của khung.

Chiều dày lớn hơn thường làm tăng khả năng chịu lực cục bộ và độ bền của vị trí liên kết. Tuy nhiên, tăng chiều dày không phải lúc nào cũng là phương án hiệu quả nhất. Nếu nhịp giữa hai điểm đỡ quá dài, khung vẫn có thể võng. Trong nhiều trường hợp, bổ sung một thanh ngang hoặc thay đổi chiều cao tiết diện tạo hiệu quả tốt hơn việc chỉ tăng độ dày thành ống.

Khi đánh giá khung, cần xem đồng thời:

·         Kích thước ngoài của tiết diện

·         Chiều dày thành vật liệu

·         Hướng đặt thanh chịu lực

·         Khoảng cách giữa các thanh đỡ

·         Chiều dài nhịp không có điểm chống

·         Khả năng chống móp tại vị trí lắp bánh và mối nối

Hệ thống thanh ngang và giằng quyết định cách tải được phân phối

Thanh ngang có nhiệm vụ chia tải từ mặt sàn sang các dầm chính. Số lượng và khoảng cách giữa các thanh ngang ảnh hưởng trực tiếp đến độ võng của mặt sàn và khả năng chịu tải tập trung.

Nếu xe có mặt sàn dài nhưng chỉ được đỡ ở chu vi, khu vực giữa sàn có thể võng trước khi các thanh khung chính đạt giới hạn chịu lực. Bổ sung thanh ngang làm giảm nhịp chịu uốn, đồng thời giúp tải được truyền tới nhiều vị trí trên khung hơn.

Giằng chéo hoặc cấu trúc chống xoắn đặc biệt quan trọng với xe có khung cao, tay đẩy cao hoặc tải dễ lệch tâm. Khi xe chuyển hướng, đi qua gờ hoặc chịu lực đẩy ngang, khung không chỉ chịu tải thẳng đứng mà còn chịu mô-men xoắn. Khung thiếu giằng có thể bị xô lệch hình học, khiến các mối nối và cụm bánh chịu tải không đều.

Tuy nhiên, nhiều thanh hơn không đồng nghĩa với khả năng chịu tải cao hơn một cách tự động. Các thanh phải được đặt đúng đường truyền lực và liên kết đủ chắc với khung chính. Một thanh gia cường không truyền được lực vào kết cấu xung quanh chỉ làm tăng khối lượng mà không tạo ra nhiều giá trị chịu tải.

Kích thước sàn và vị trí đặt hàng làm thay đổi mô-men uốn

Cùng một tải trọng, xe có mặt sàn dài hơn thường tạo mô-men uốn lớn hơn nếu khoảng cách giữa các điểm đỡ cũng tăng. Đây là nguyên nhân hai xe dùng cùng loại vật liệu và cùng độ dày nhưng kích thước khác nhau không thể mặc nhiên có cùng tải trọng định mức.

Vị trí đặt hàng cũng quan trọng không kém tổng khối lượng. Một kiện hàng đặt ở giữa nhịp dài có thể tạo độ võng lớn hơn so với tải được chia đều trên toàn mặt sàn. Tải đặt sát một góc có thể dồn lực vào cụm bánh, bản mã và mối hàn tại góc đó.

Có thể hình dung một xe được công bố chịu 400 kg tải phân bố đều không nhất thiết chịu an toàn một khối hàng 400 kg có diện tích đáy rất nhỏ đặt giữa sàn. Tổng tải không đổi nhưng áp lực cục bộ và mô-men uốn tại khu vực tiếp xúc tăng lên.

Vì vậy, thông số tải trọng cần được đọc kèm điều kiện:

·         Tải phân bố đều hay tải tập trung

·         Trọng tâm hàng nằm ở đâu

·         Kích thước vùng tiếp xúc của hàng

·         Xe đứng yên hay đang di chuyển

·         Mặt sàn bằng phẳng hay có khe, dốc và chướng ngại

Mối hàn, bu-lông và bản mã có thể trở thành điểm yếu của toàn khung

Khả năng chịu tải của kết cấu thường bị giới hạn bởi chi tiết yếu nhất trên đường truyền lực. Với xe đẩy, điểm yếu đó có thể là mối hàn, bu-lông, lỗ bắt vít, bản mã lắp bánh hoặc vị trí chuyển tiếp giữa hai tiết diện.

Mối hàn không đủ chiều dài, ngấu không tốt hoặc có khuyết tật có thể nứt trước khi thanh thép bị uốn đáng kể. Mối hàn liên tục không phải lúc nào cũng cần thiết, nhưng kiểu hàn và kích thước đường hàn phải tương ứng với lực cần truyền.

Ở kết cấu lắp ghép, bu-lông phải được bố trí sao cho hạn chế trượt và biến dạng của lỗ. Bản mã cần đủ dày và đủ rộng để phân tán lực từ bánh xe vào khung. Nếu bánh chịu tải lớn nhưng chỉ gắn vào một tấm mỏng, tấm lắp có thể cong hoặc rách quanh lỗ bu-lông dù thân khung vẫn còn nguyên.

Các góc vuông, lỗ khoan và điểm kết thúc mối hàn còn có thể tạo tập trung ứng suất. Khi xe thường xuyên di chuyển qua gờ hoặc chịu rung, ứng suất lặp lại tại những khu vực này làm tăng nguy cơ nứt mỏi.

Vị trí lắp bánh ảnh hưởng trực tiếp đến tải trọng thực tế của khung

Bánh xe là điểm tựa của toàn bộ kết cấu. Khoảng cách giữa các bánh càng hợp lý, tải càng dễ được truyền xuống nền mà không tạo nhịp công-xôn quá lớn ở đầu khung.

Nếu bánh được lắp quá sâu vào phía trong, phần sàn nhô ra ngoài điểm đỡ sẽ hoạt động như một đoạn công-xôn. Khi hàng đặt gần mép xe, mô-men tại vị trí lắp bánh tăng lên. Ngược lại, đặt bánh gần góc giúp giảm phần nhô nhưng đòi hỏi góc khung và bản mã phải đủ chắc.

Cần phân biệt tải trọng của bánh với tải trọng của xe. Ví dụ, bốn bánh có tải danh nghĩa 150 kg mỗi bánh không mặc nhiên tạo thành xe chịu tải 600 kg. Khối lượng bản thân xe cũng tác động lên bánh, tải không phải lúc nào cũng chia đều cho bốn bánh và một bánh có thể tạm thời mất tiếp xúc khi đi qua nền không phẳng.

ISO 22883:2004 quy định các yêu cầu kỹ thuật, kích thước và thử nghiệm đối với bánh xe, cụm bánh dùng cho ứng dụng công nghiệp đẩy tay hoặc kéo với tốc độ đến 1,1 m/s. Phạm vi này cho thấy năng lực của bánh cần được xác định bằng yêu cầu thử nghiệm và đúng điều kiện sử dụng, thay vì chỉ suy ra từ đường kính hoặc vật liệu bánh.

Tải tĩnh và tải động tạo yêu cầu khác nhau đối với khung

Tải tĩnh là tải khi xe đứng yên trên nền ổn định. Tải động xuất hiện khi xe bắt đầu di chuyển, dừng đột ngột, đổi hướng, va vào vật cản hoặc đi qua gờ.

Trong trạng thái động, lực truyền lên khung có thể tăng trong thời gian ngắn do gia tốc và va đập. Bánh đi qua khe sàn còn có thể làm một phần tải chuyển sang các bánh còn lại. Khung khi đó chịu đồng thời uốn, xoắn và rung.

Vì vậy, một khung không biến dạng khi chất tải đứng yên chưa đủ để chứng minh xe phù hợp với vận hành thực tế. Khả năng chịu tải cần được đánh giá trong điều kiện sử dụng dự kiến, bao gồm tốc độ di chuyển, chất lượng nền, tần suất vận hành và mức độ va đập.

Các tiêu chuẩn dành cho xe đẩy sàn cũng phân biệt rõ phạm vi và tải trọng định mức. Chẳng hạn, BS EN 1757-3:2002 từng áp dụng cho xe sàn đẩy tay có tải trọng định mức đến 1.000 kg, nhưng tiêu chuẩn này đã được BSI ghi nhận là rút lại từ ngày 17 tháng 6 năm 2022. Do đó, không nên viện dẫn tài liệu đã rút lại như bằng chứng duy nhất cho sự phù hợp hiện tại; nhà sản xuất cần xác định đúng tiêu chuẩn hoặc phương pháp thử đang áp dụng cho sản phẩm cụ thể.

Độ cứng và độ bền không phải là một khái niệm

Khung có thể chưa gãy nhưng đã võng quá mức. Đây là khác biệt giữa độ bền và độ cứng.

Độ bền thể hiện khả năng chống chảy dẻo, nứt hoặc phá hủy. Độ cứng thể hiện khả năng hạn chế biến dạng khi có tải. Trong xe đẩy, độ võng lớn có thể làm mặt sàn nghiêng, khiến hàng hóa mất ổn định hoặc làm bánh xe sai lệch vị trí dù vật liệu chưa bị phá hủy.

Vì vậy, thiết kế chịu tải không chỉ kiểm tra tải gây gãy. Nó còn phải kiểm tra biến dạng ở tải làm việc, độ ổn định của khung và khả năng duy trì hình học sau nhiều chu kỳ sử dụng.

Khung có thanh rất dày nhưng bố trí không hợp lý có thể bền mà vẫn mềm. Ngược lại, hệ thống dầm có chiều cao tiết diện phù hợp và được giằng đúng cách có thể vừa nhẹ vừa hạn chế độ võng tốt.

Khả năng chịu tải của xe được quyết định bởi mắt xích yếu nhất

Tải trọng làm việc an toàn của xe phải nhỏ hơn hoặc bằng giới hạn của bộ phận yếu nhất sau khi đã xét điều kiện vận hành. Các bộ phận cần được xem xét gồm:

·         Mặt sàn và vùng tiếp xúc với hàng

·         Dầm dọc, thanh ngang và giằng

·         Mối hàn hoặc liên kết bu-lông

·         Bản mã và vị trí lắp bánh

·         Trục, ổ bi và cụm bánh

·         Tay đẩy và liên kết tay đẩy khi chịu lực ngang

·         Khả năng ổn định chống lật của toàn xe

Nếu khung chịu được 800 kg nhưng bốn cụm bánh chỉ phù hợp với tải làm việc thấp hơn, tải trọng của xe phải bị giới hạn theo bánh. Nếu bánh có năng lực cao nhưng mặt sàn hoặc mối hàn chỉ chịu được tải thấp hơn, tăng cấp bánh cũng không làm xe chịu tải cao hơn.

Đây là hiểu lầm phổ biến khi lựa chọn xe đẩy: nhìn vào một chi tiết “hạng nặng” rồi suy ra năng lực của cả sản phẩm. Tải trọng đáng tin cậy phải là thông số của toàn bộ tổ hợp đã được thiết kế và kiểm tra.

Cách đánh giá một khung xe đẩy trước khi sử dụng

Khi lựa chọn hoặc nghiệm thu xe, nên yêu cầu tải trọng định mức của toàn xe thay vì chỉ hỏi độ dày khung. Thông số kỹ thuật cần nêu rõ tải phân bố hay tải tập trung, điều kiện mặt sàn và phạm vi sử dụng.

Có thể kiểm tra trực quan một số điểm quan trọng:

·         Khung có thanh đỡ trực tiếp dưới vùng đặt tải hay không

·         Khoảng cách giữa các thanh ngang có quá lớn so với chiều dài sàn hay không

·         Các góc khung có bản mã hoặc giằng chống xoắn hay không

·         Mối hàn có đều, liền mạch và không có vết nứt nhìn thấy hay không

·         Bản mã bánh có cong hoặc mỏng bất thường hay không

·         Các bánh có cùng cao độ và tiếp xúc đồng thời với nền hay không

·         Khung có dấu hiệu võng dư sau khi dỡ tải hay không

·         Có thông tin về phương pháp thử hoặc tiêu chuẩn áp dụng hay không

Không nên tự nâng tải trọng sử dụng chỉ vì đã thay bánh lớn hơn, hàn thêm một thanh hoặc tăng độ dày mặt sàn. Mỗi thay đổi có thể chuyển điểm yếu sang một vị trí khác và làm thay đổi đường truyền lực. Việc nâng tải định mức cần được kiểm tra lại ở cấp độ toàn bộ kết cấu.

Tài liệu kỹ thuật về xe và bánh cũng cần được đọc đúng phạm vi. ISO 2175:1981 từng định nghĩa tải trọng danh nghĩa và nguyên tắc lựa chọn bánh công nghiệp cho thiết bị không tự hành, trong khi ISO 22883:2004 hiện mô tả yêu cầu và thử nghiệm cho nhóm ứng dụng đến 1,1 m/s. Những tài liệu này củng cố nguyên tắc rằng tải trọng phải gắn với điều kiện thử và phạm vi ứng dụng xác định, không phải một con số tách khỏi môi trường vận hành.

Khung xe đẩy ảnh hưởng đến khả năng chịu tải thông qua vật liệu, hình dạng tiết diện, chiều dài nhịp, hệ thống thanh đỡ, độ cứng chống xoắn, chất lượng liên kết và cách truyền lực xuống bánh xe. Trong đó, độ dày chỉ là một biến số.

Một chiếc xe chịu tải tốt phải có đường truyền lực liên tục, hạn chế tải tập trung và duy trì được độ cứng trong điều kiện vận hành thực tế. Tải trọng an toàn cuối cùng luôn bị giới hạn bởi bộ phận yếu nhất của toàn hệ thống. Vì thế, cơ sở đáng tin cậy nhất để đánh giá không phải cảm giác “khung trông chắc”, mà là tải trọng định mức của toàn xe, điều kiện áp dụng và phương pháp kiểm tra tương ứng.
